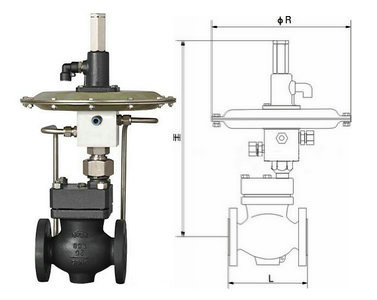

自力式微壓調節閥
- 閥門型號：ZZVP
- 通徑規格：DN15～DN100mm
- 結構形式：直通單座鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN10、PN16
- 適用溫度：≤150℃
- 應用范圍：油品、化學品、液體儲罐的氮封系統中
- 產品特點：壓力穩定、精度高、密封性好，控制微小差壓
自力式微壓調節閥概述：
自力式微壓調節閥采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。在運行中可任意對設定值進行調整，可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱級），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。
自力式微壓調節閥應用：
自力式微壓調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，適用于各種工業爐燃燒統燃料氣體、石油在制品或油庫貯罐，保護氣體與熱處理保護氣體的微壓自動調節等場合。
自力式微壓調節閥參數：
|
技術參數和性能 |
|
閥體 |
DN15~100mm PN1.6 4.0MPA 材質WCB CF8 CF8M |
|
閥蓋 |
材質WCB CF8 CF8M 壓力平衡元件:膜片+彈簧 材料:彈簧304 |
|
膜片 |
丁晴橡膠:-40-120℃ 氟橡膠:-20-150℃ 乙丙烯橡膠:-50-150℃ |
|
執行機構(指揮器) |
|
模盒用A3鋼板沖壓成型 |
|
膜片 丁睛橡膠 氟橡膠 乙丙烯橡膠 |
|
彈簧304 闊芯304 閥座304 閥桿304 |
|
有五種可調壓范圍一種規格型號的執行機構 |
|
拆裝交換便捷，調節方便 |
自力式微壓調節閥工作原理：
該閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化極其敏感，控制精度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。
自力式微壓調節閥流量系數：
|
額定流量系數、噪音衡量系數、允許壓差 |
|
公稱通徑 |
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數 |
Kv |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
25 |
|
流量特點 |
|
|
快開 |
|
|
|
|
公稱壓力 |
PN |
|
1.6Mpa |
|
|
|
|
噪音衡量系數Z值 |
彈簧 |
|
1Cr18Ni9 |
|
|
|
|
波紋膜片 |
丁晴橡膠 |
氟橡膠 |
|
乙丙烯橡膠 |
|
工作溫度 |
-40-120℃ |
-20-150℃ |
|
-50-150℃ |
