氣動球閥

多儀閥門 – 球閥 – 氣動球閥系列

氣動低溫球閥

閥門型號：DQ641F，DQ641H
通徑規格：DN15～DN300mm
結構形式：O型直通
閥體材質：不銹鋼
公稱壓力：1.0、1.6、2.5、4.0、6.4、10MPa
適用溫度：-40℃～ -196℃
應用范圍：低溫和深冷介質
產品特點：適用于不同的溫度和介質，最低溫度為-196℃

氣動低溫球閥概述：

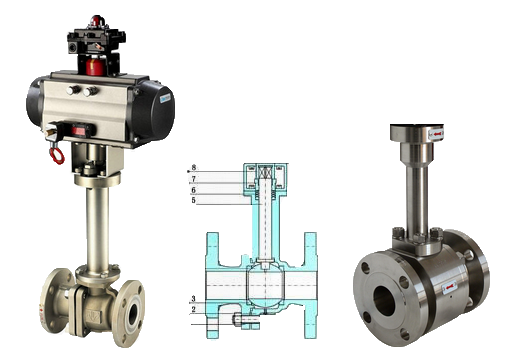

氣動低溫球閥指使用介質溫度在-40℃～ -196℃的球閥，用于低溫和深冷介質的管理系統中。閥門整體均經過特殊的低溫處理，確保材料的低溫性能，在低溫工況中運行時，不會因?yàn)闇囟茸兓斐勺冃味鴮?dǎo)致泄漏。氣動低溫球閥閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。長頸的頸長可根據使用溫度和保冷材料的厚度，來選擇不同的長度。

氣動低溫球閥應用：

氣動低溫球閥適用于各種低溫介質的工況里，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同材質，可分別適用于不同的溫度和介質，最低工作溫度為-196℃，使用介質通常為液氦、液氫、液化天然氣、液氮、液氧等低溫流體。

氣動低溫球閥參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	1.0、1.6、2.5、4.0、6.4、10MPa
連接形式	法蘭式
結構形式	加長桿
驅動形式	壓縮空氣4-7bar
動作范圍	0～90°
閥芯結構	O型閥芯
閥體材質	不銹鋼
密封材料	軟密封
使用介質	液化天然氣、液氮等低溫流體
控制方式	開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)

氣動低溫球閥可選功能：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
