止回閥的作用及工作原理圖
時間：2016-07-06 10:40:40 來源：多儀閥門 點擊：0次
止回閥工作原理圖 止回閥的作用
止回閥的作用：
止回閥是一種不需要人力或其它動作操作的自動啟閉閥門，依靠管道介質本身的流動來打開或者關閉閥門，主要用來防止管道介質的倒向流動控制，顧也被成為逆止閥或逆流閥。止回閥只有一個流動方向，也就是只能沿進水口流動不能倒退，介質倒流時閥瓣即關閉。止回閥一般安裝在預防閥門未關時介質回流的地方。像常見的水泵的出口都會安裝止回閥，防止高壓水倒向流入水泵，使水泵葉輪或其它部件因水力的沖擊松動或損壞，從而導致事故發生?？傊诜乐菇橘|(zhì)倒流的管道或設備上都會用到止回閥。
止回閥工作原理動態圖
止回閥工作原理(圖)：
止回閥的原理很簡單，如圖所示，介質按指定的方向流入，當流動壓力超過止回閥的開啟壓力時，閥瓣在流體壓力的作用下被頂開，從而接通管道介質的流通。反之，當管道介質倒向回流時，在流體壓力的推動下，閥瓣被壓在止回閥閥體上，此時閥門被關閉，從而切斷管道介質流通。且倒流介質的壓力越大，閥門的閥瓣關閉得越緊，密封效果越好，完全杜絕了介質回流的可能。

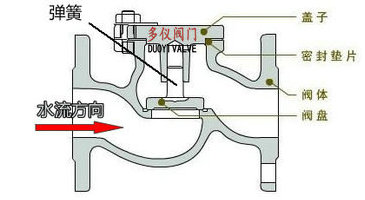

止回閥內部結構圖
止回閥根據結構形式的不同，可分為升降式、旋啟式和蝶式三種，升降式又可分為立式和臥式兩種，其動作方式是沿軸線移動。旋啟式可分為單瓣式、雙瓣式和多瓣式，它們的工作方式是依靠重心旋轉。而薄型蝶型結構為直通流道，靠鉸鏈上的彈簧壓在閥座來密封。
