氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
氣動中線蝶閥

氣動中線蝶閥

  • 閥門型號:D671X,D641X,D671F,D641F
  • 通徑規格:DN50~DN1200
  • 結構形式:中線型(對夾式,法蘭)
  • 閥體材質:球墨鑄鐵、碳鋼WCB、不銹鋼304、316等
  • 公稱壓力:PN6、PN10、PN16
  • 適用溫度:-40℃~180℃
  • 應用范圍:氣體、水、油品、腐蝕性介質等
  • 產品特點:密封性能好,流阻較小,開關力矩也小
氣動中線蝶閥概述:

氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線,采用直連方式與氣動執行機構進行連接,根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥,碟板具有自動對中功能(上下、左右),其密封形式一般多制成密封結構,常見的密封材料為橡膠、聚四氟乙烯等。缺點是由于蝶板與閥座的開與關始終處于擠壓的狀態,容易刮擦,產生磨損快的問題。

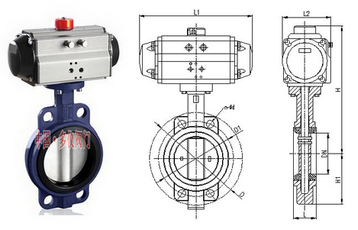

氣動中線蝶閥結構圖
氣動中線蝶閥性能特點:

氣動中線蝶閥蝶板上下兩端的接觸面比較寬,開關時摩擦力大,扭矩開關也比較大,無論閥門是否處于打開狀態或關閉狀態,蝶板與閥芯密封面與閥座的下端都處于密封壓縮態,顧有極好的密封性能。

氣動中線蝶閥應用:

氣動中線蝶閥由于結構簡單,無定向密封限制,中心對稱(I型)雙向密封效果一樣,并且流阻較小,開關力矩也小,承壓能力被定位為中低壓,因此在1.6MPa以下的工況中被廣泛應用。安裝時一般沒有方向的要求,可現場維修拆卸,并且不用全部拆開閥門就可更換密封圈。

氣動中線蝶閥技術參數:

公稱通徑:DN50~1200(mm)
公稱壓力:PN0.6、1.0、1.6、2.5MPa
連接形式:對夾式、法蘭連接
結構形式:中線型結構
流量特性:近似快開型
動作范圍:0~90°;
泄露量:按GB/T4213-92,為Kv值的10-4,軟密封:零泄漏
基本誤差:帶定位器:小于全行程的2%
回差:帶定位器:小于全行程的2%
配置執行機構:GT、AT、AW系列單雙作用氣動執行器
控制方式:開關型(開關兩位控制)、調節型(4~20mA控制)
氣動中線蝶閥內部結構圖
氣動中線蝶閥結構圖

氣動中線蝶閥附件參數:

執行器型號GT、AT、AW系列單雙作用氣動執行器
供氣壓力0.4~0.7MPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式單作用執行機構、雙作用執行機構
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品: 電動中線蝶閥    氣動中線軟密封蝶閥    氣動對夾式蝶閥
