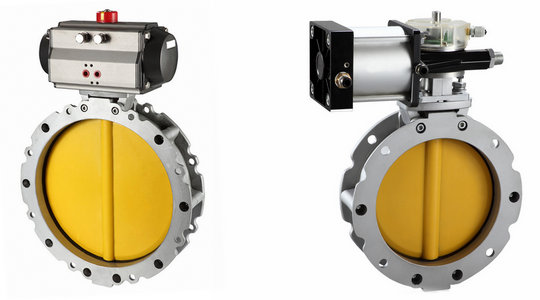

氣動粉體蝶閥
- 閥門型號：氣動粉體蝶閥
- 通徑規格：DN100～DN500
- 結構形式：垂直板式
- 閥體材質：壓鑄鋁合金
- 公稱壓力：0.2mpa
- 適用溫度：≤80℃
- 應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料
- 產品特點：重量輕、性價比高、耐磨性強
氣動粉體蝶閥概述：
氣動粉體蝶閥專用水泥、粉塵、粉末等物料介質的場合，主要由閥體、密封座、閥板和氣動執行器組成，閥體橡膠密封圈形成的軟性密封，使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。
氣動粉體蝶閥特點：
氣動粉體蝶閥閥板中間為平板結構，閥桿設置在閥板的上下兩側并與閥板一體連接，密封座套接在閥板上，閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉體蝶閥由粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，專用于粉狀及顆粒狀物料處理。
氣動粉體蝶閥參數：| 公稱通徑 | DN100～DN500(MM) |
| 公稱壓力 | 0.2MPa |
| 連接方式 | 雙法蘭，單法蘭 |
| 驅動形式 | 氣源驅動，壓縮空氣4～7bar |
| 適用溫度 | ≤80℃ |
| 動作范圍 | 0～90° |
| 密封材質 | 丁晴橡膠 |
| 閥板材質 | 壓鑄鋁合金、鐵板，不銹鋼板，聚氨酯板 |
| 適用介質 | 水泥、粉塵、粉末及干性粉料 |
| 控制形式 | 開關型、調節型 |
氣動粉體蝶閥結構圖：氣動粉體蝶閥附件：| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
