球閥型號編制說明|表示方法

時間：2017-07-20 17:08:37 來源：多儀閥門 點擊：0次

球閥型號編制說明|球閥型號表示方法

球閥型號編制說明：

隨著工業機械制造業發展的加快，閥門產品的應用也隨著社會工業進步從低壓、常溫發展到高壓、高溫，而球閥的使用量也在逐年不斷的大幅度提升。對于在不同介質要求以及不同工況中，所使用的球閥型號也都不盡相同，多儀閥門在此提供的球閥型號編輯方法，主要是從球閥附加條件的增加、驅動方式的選擇、連接形式的不同、結構形式的改變、密封材質的種類、閥門壓力的高低以及閥體材料等多方便進行解釋，為用戶在球閥選型時的方便和對球閥采購時的正確認知。

球閥型號編制表示方法：

球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；

球閥名稱代號：Q表示球閥；

球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；

連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；

結構型式代號：
浮動式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；

固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；

密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；

壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；150LB表示美標磅級壓力，最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日級壓力，最大壓力63K;

閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。

球閥型號編輯舉例：

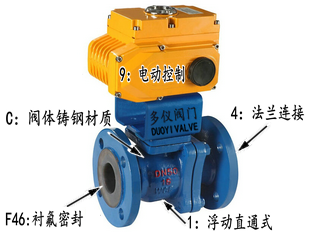

Q941F46-16C電動襯氟球閥

1、Q：表示球閥；

2、9：表示傳動方式為電動；

3、4：連接方式為法蘭連接；

4、1：結構形式為浮動直通流道；

5、F46：密封副材料為氟橡膠；

6、16：表示公稱壓力為1.6MPa；

7、C：表示閥體材料為碳鋼。
